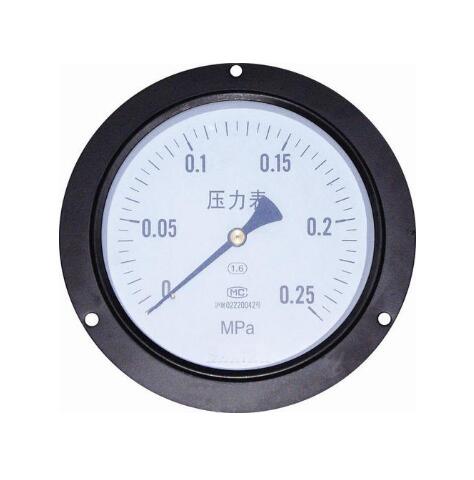

Y150ZT轴向带边压力表

轴向带边压力表简介:轴向压力表便于安装,广泛应用于各种水系统、化工、石油等行业。压力表的壳体一般为不锈钢,表面材质玻璃,压力表元件有弹簧管等。弹簧管在压力和真空作用下,产生弹性变形引起管端位移,其位
  • 电 话:025-57695888
  • 传 真:025-57698288
  • 邮件:861626416@qq.com
Description

轴向带边压力表简介:

轴向压力表便于安装,广泛应用于各种水系统、化工、石油等行业。压力表的壳体一般为不锈钢,表面材质玻璃,压力表元件有弹簧管等。弹簧管在压力和真空作用下,产生弹性变形引起管端位移,其位移通过机械传动机构进行放大,传递给指示装置,再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

轴向带边压力表工作原理:

弹簧管在压力和真空作用下,产生弹性变形引起管端位移,其位移通过机械传动机构进行放大,传递给指示装置,再由指针在刻有法定计量单位的分度盘上指出被测压力或真空量值。

轴向带边压力表原理:

在工农业生产、国防建设、科学研究以及人民日常生活各个领域中,凡是利用液体、气体、蒸汽等介质作为动力,进行加热、密封试验和性能试验等,都反映出有“压力”这个物理量。因此,需要使用各种能显示压力量值的仪器仪表来计量压力的大小和变化,以便保证生产、科研和人民生活的正常运行。

压力表的用途极为普遍,它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等,压力表应用随处可见。它主要用来测量介质的压力。

Y-60ZT/100ZT/150ZT轴向压力表

轴向压力表适用测量无爆炸,不结晶,不凝固,对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力。

型号命名:

技术参数:

型号结构形式**度%测量范围MPa
Y-50Z轴向无边±2.5-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4;
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0;0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;0~40;0~60;0~100;
Y-60径向无边
Y-60T径向带后边
Y-60Z轴向无边
Y-60ZT轴向带前边
Y-100径向无边±1.6
Y-100T径向带后边

Y-100Z

轴向无边
Y-100ZT轴向带前边
Y-150径向无边
Y-150T径向带后边
Y-150Z轴向无边
Y-150ZT轴向带前边

注:轴向可按要求带方形前边。

外形尺寸:

型 号外形尺寸 mm
ABCDdd0M
Y-50Z2924050//14×1.5
Y-6031321460//14×1.5
Y-60T313215753.4
Y-60Z30320//
Y-60ZT30320753.4
Y-100444518100//20×1.5
Y-100T4446191185.5
Y-100Z434534//
Y-100ZT4345441185.5
Y-150504719149//20×1.5
Y-150T5048201655.5
Y-150Z514755//
Y-150ZT5147551655.5

注:连接螺纹可按要求订货.
